门禁系统电控锁怎么接线

你是否知道电控锁怎么接线吗，包括电插锁，一体锁都是如何接线的呢，给大家简单讲解一下。门禁系统最核心的组件之一电子锁；不同的门禁系统配置的电锁要求都不一样，不同的门配置电锁也不一样。各种电子锁安装接线方式都有不同。


电控锁怎么接线

电锁分阳极锁（常闭型锁即断电开门型），阴极锁（常开型锁即通电开门型），具体常用的比如电插锁，磁力锁等属于阳极锁；

电控锁静音锁等属于阴极锁。

电插锁主要安装于玻璃门，木门等；磁力锁主要安装于木门、防火门等；接线方式有两种，一、接门禁专用电源上，电锁正极接电源NC端子，负极接电源com或者gnd端子上。二、直接接到门禁机上，电锁正极接门禁机Nc端子，电锁负极接电源GND端子，电源12V+接com端子。

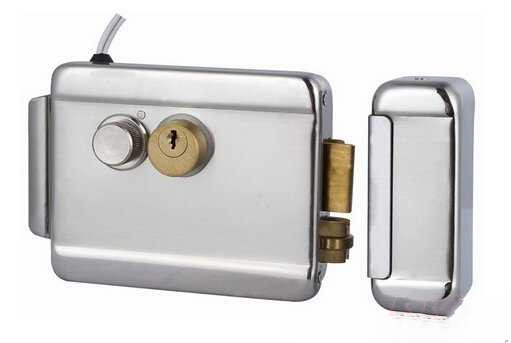

电控锁，阴极锁主要安装于不锈钢门，木门，主要接线方式正极接电源NO端子，负极接com端子

静音锁接线方式：电源12V+接电锁板上的12v+ 负极对应接上；电锁K+,K- k+接电源NO端子 k-接电源com端子或者gnd端子。

出租屋一体锁接线方法：12v电源直接对应接入电锁12v+ 、gnd即可。
